Wafer Semikonduktor Molibdenum
video
Wafer Semikonduktor Molibdenum

Wafer Semikonduktor Molibdenum

Bahan:Bulan/Bulan-La/TZM
Kemurnian:Lebih besar dari atau sama dengan 99,95%
Ukuran:5-300mm
Kepadatan:10,2 gram/cm³
Ketebalan:0,1-5mm
Permukaan:Dipoles, Ra Kurang dari atau sama dengan 0,8 μm
Titik lebur:2617 derajat
Resistivitas:5,2 μΩ·cm
Standar:ASTM B386
Waktu Pengiriman:25-30 HARI
Sertifikasi:ISO 9001
Kirim permintaan
Product Details ofWafer Semikonduktor Molibdenum

Ringkasan

Wafer Semikonduktor Molibdenum adalah pelat tipis melingkar-berperforma tinggi,-tahan panas dengan diameter mulai dari 2 inci hingga 8 inci (50,8 mm hingga 203,2 mm) dan ketebalan lebih dari 0,05 mm. Wafer molibdenum memiliki konduktivitas listrik dan termal yang sangat baik, titik leleh yang tinggi, koefisien muai panas yang rendah, ketahanan terhadap mulur suhu tinggi, oksidasi, dan korosi, dan banyak digunakan dalam semikonduktor, perangkat listrik, optoelektronik, dan peralatan bersuhu tinggi. FANMETAL adalah pemasok logam non-besi yang sangat tepercaya dengan pengalaman produksi bertahun-tahun, dan juga memproduksi produk logam lainnyasepertibatangan molibdenumdan paduan molibdenum.

Karakteristik


Wafer molibdenum memiliki komposisi kimia yang stabil, dengan kandungan molibdenum hingga 99,9%, dimensi presisi, dan kekasaran permukaan rendah (Ra < 1,6 μm). Fitur utama wafer molibdenum meliputi:

Tahan suhu tinggi

Titik leleh wafer molibdenum adalah sekitar 2623 derajat , sehingga kecil kemungkinannya berubah bentuk atau melunak di lingkungan bersuhu tinggi.

Koefisien ekspansi termal yang rendah

Koefisien ekspansi termal wafer molibdenum adalah 4,8X10-6/K, yang mendekati silikon (2.6-4.0X10-6/K) dan silikon karbida (4.0X10-6/K), secara efektif mengurangi tekanan termal.

Konduktivitas termal dan listrik yang sangat baik

Wafer molibdenum menawarkan efisiensi pembuangan panas yang tinggi dan resistivitas yang rendah, sehingga-cocok untuk aplikasi-berdaya tinggi.

Kemurnian tinggi, volatilitas rendah

Sedikit pengotor, volatilisasi rendah dalam-vakum suhu tinggi, dan tidak ada kontaminasi proses.





Ketahanan dan stabilitas korosi

Tahan terhadap asam, alkali, dan korosi kimia, dengan masa pakai yang lama.

Presisi tinggi

Permukaan datar dan dimensi presisi memenuhi persyaratan pemesinan presisi.

aplikasi



Wafer Molibdenum, dengan empat keunggulan inti-titik leleh tinggi, ekspansi rendah, konduktivitas termal tinggi, dan stabilitas kemurnian tinggi-banyak digunakan di area aplikasi berikut:

Perangkat semikonduktor daya:

Kompatibel dengan modul IGBT dan thyristor berdaya tinggi, Cakram Molibdenum berfungsi sebagai substrat pembuangan panas dan elektroda kontak, menahan tekanan termal dari siklus panas dan dingin serta mencegah kerusakan chip. Mereka banyak digunakan pada-kereta berkecepatan tinggi, jaringan cerdas, dan inverter industri.

Semikonduktor-generasi ketiga:

Wafer molibdenum berfungsi sebagai substrat pembuangan panas untuk perangkat SiC dan GaN, menawarkan koefisien ekspansi termal yang sangat baik dan pengoperasian yang stabil dalam-skenario berdaya tinggi seperti kendaraan energi baru dan stasiun pangkalan 5G.

Perangkat RF-frekuensi tinggi:

Transistor RF/gelombang mikro yang digunakan dalam komunikasi satelit dan radar militer, berfungsi sebagai substrat grounding yang kaku, tahan terhadap deformasi dan memastikan transmisi sinyal frekuensi tinggi-yang presisi.

Perkakas proses semikonduktor:

Wafer pembawa Molibdenum dengan-kemurnian tinggi digunakan untuk memproduksi disk pembawa untuk CVD, PVD, anil-suhu tinggi, dan proses lainnya, menawarkan kerataan tinggi pada suhu tinggi, bebas kontaminasi pengotor, dan cocok untuk proses pembuatan chip.

Perangkat optoelektronik:

Wafer Molibdenum, sebagai penyerap panas presisi untuk-LED berdaya tinggi dan dioda laser, menghilangkan panas dengan cepat, menghilangkan titik panas, serta meningkatkan efisiensi dan masa pakai perangkat.



Molibdenum Murni vs.Paduan Molibdenum TZMWafer: Bagaimana Cara Memilihnya?



Untuk LED laser berdaya sangat tinggi (Dioda Laser), molibdenum murni biasa mungkin tidak cukup; dalam kasus seperti itu, TZM Molybdenum Alloy Wafer adalah opsi peningkatan yang lebih baik. TZM adalah paduan molibdenum-suhu tinggi yang paling banyak digunakan, mengandung paduan mikro-titanium, zirkonium, dan karbon. TZM lebih kuat dari molibdenum murni, mampu menahan suhu melebihi 1300 derajat, dan menawarkan kemampuan las dan kekuatan keseluruhan yang lebih baik.




Tabel perbandingan parameter horizontal molibdenum murni VS TZM

Fisik Dankarakteristik komersial

Murni Wafer Paduan Molibdenum

Wafer Paduan Molibdenum TZM

Bahan utama

Lebih besar dari atau sama dengan 95,95% Mo

~99,3%Bulan+0.5%Ti+0.08%Zr

suhu rekristalisasi

900 derajat -1000 derajat

1400 derajat

Maksimum direkomendasikan

suhu operasi

~1100 derajat

~1700 derajat

Suhu-tinggi

kekuatan mekanik

Penurunan kekuatan yang signifikan dan kerentanan tinggi terhadap lengkungan di atas 1000 derajat.

Ini lebih dari dua kali lipat molibdenum murni,

dengan ketahanan mulur-suhu tinggi yang sangat kuat.

konduktivitas termal

138W/(m·K)

126W/(m·K)

CTE

4.8X10-6/K

4.8X10-6/K

Bahan dan biaya pemrosesan

Harga dasar (rasio kinerja-biaya tinggi)

30% - lebih dari 50% lebih tinggi (bahan mentah mahal dan pemrosesannya sulit)



Gambar dan video









Molybdenum Carrier Wafer

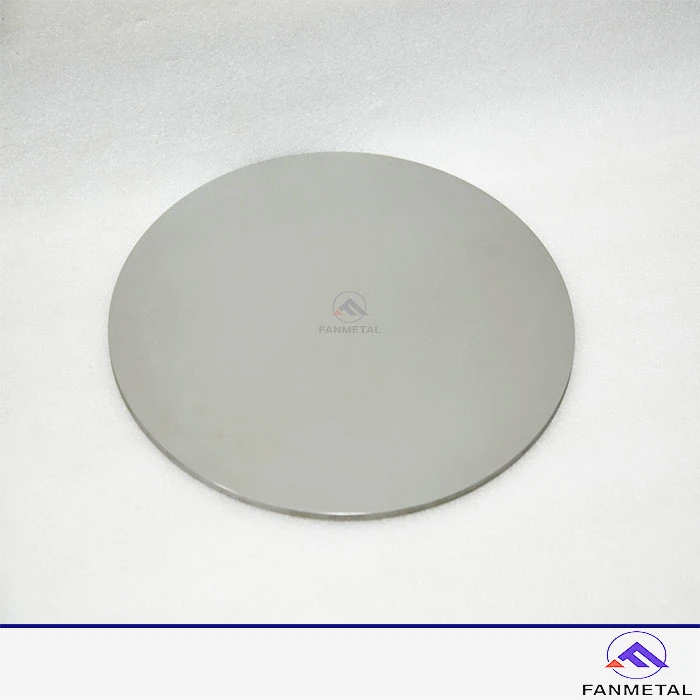

Molybdenum Disc



Teknologi dan kualitas pemrosesan

Cakram molibdenum kelas semikonduktor kami menjalani proses manufaktur presisi multi-proses yang ketat untuk memastikan struktur kristal yang unggul dan integritas permukaan yang sempurna.

Metalurgi serbuk dan sintering:

Pertama, bubuk molibdenum dengan kemurnian-tinggi dicampur secara merata dan dibentuk dengan pengepresan isostatik dingin (CIP), kemudian disinter dalam kondisi vakum suhu ultra-tinggi untuk menghasilkan lempengan molibdenum yang padat dan berkualitas-tinggi.

Penggulungan presisi multi-lintasan:

Lembaran molibdenum kosong dikerjakan secara presisi sesuai ketebalan target melalui beberapa lintasan penggulungan panas dan dingin, dilengkapi dengan anil pelepas tekanan vakum terkontrol dan pembersihan permukaan, menghasilkan lembaran molibdenum tipis dengan kerataan yang sangat tinggi dan tanpa cacat internal.

Pembentukan dan Pembentukan Presisi:

Pemotongan kawat lambat (EDM) yang canggih atau teknologi{0}}stempel presisi tinggi digunakan untuk memproses lembaran molibdenum tipis menjadi wafer bundar atau wafer dengan toleransi dimensi dan diameter yang ketat, memastikan tidak ada retakan mikro di bagian tepinya.

Pemolesan Cermin-dua sisi:

Memanfaatkan teknologi pemolesan mekanis kimiawi-dua sisi (CMP) yang canggih untuk menghilangkan rongga mikroskopis, sehingga menghasilkan kekasaran yang sangat-rendah (Ra<0.1 micron) ultra-low surface mirror finish on the wafer surface, significantly reducing contact thermal resistance.

Pembersihan dan pengemasan mendalam:

Terakhir, pembersihan mendalam ultrasonik multi-tahap dilakukan di ruang bersih-bebas debu untuk menghilangkan jejak kontaminan permukaan secara menyeluruh, diikuti dengan pengemasan vakum segera untuk memastikan nol oksidasi dan nol cacat di pabrik.

kualitas:

Dalam hal kontrol kualitas, pabrik secara ketat menerapkan pengujian kemurnian GDMS (mencapai 99,95%–99,99%), kontrol toleransi dimensi tingkat mikron-CMM, verifikasi kerataan standar SEMI, dan pengujian tak rusak ultrasonik 100%. Setiap pengiriman dilengkapi dengan Sertifikat Inspeksi Material (MTC) yang dapat ditelusuri ke batch bubuk asli, memastikan produk memenuhi standar ketat "tanpa cacat" dari industri semikonduktor dan kendaraan energi baru.

Pertanyaan Umum



T: Bagaimana molibdenum meningkatkan pengelolaan termal chip-LED berdaya tinggi dan IGBT?

J: Koefisien ekspansi termal (CTE) Molibdenum cocok dengan substrat chip, secara efektif mengurangi tekanan termal yang disebabkan oleh siklus panas dan dingin serta mencegah retak dan delaminasi chip. Pada saat yang sama, ia memiliki konduktivitas termal yang sangat baik, menghilangkan panas dengan cepat dan menghilangkan titik panas lokal. Dikombinasikan dengan ketahanan terhadap suhu tinggi dan ketahanan kelelahan termal, perangkat ini menjaga stabilitas termal jangka panjang dan secara komprehensif mengoptimalkan manajemen termal chip LED dan IGBT berdaya tinggi.

T: Dapatkah wafer paduan molibdenum TZM menangani suhu yang lebih tinggi daripada wafer molibdenum murni?

A: Ya, cakram paduan molibdenum TZM menawarkan ketahanan panas yang lebih baik daripada molibdenum murni. Meskipun keduanya memiliki titik leleh sekitar 2623 derajat, molibdenum murni mengalami rekristalisasi, pelunakan, dan lengkungan parah (creep) pada 900 derajat –1000 derajat; TZM, dengan menambahkan sejumlah kecil partikel titanium dan zirkonium karbida, mengunci batas butir, secara signifikan meningkatkan suhu rekristalisasi hingga 1400 derajat. Hal ini tidak hanya mencapai 2–3 kali kekuatan mekanik molibdenum murni tetapi juga memastikan molibdenum dapat menahan beban dan mempertahankan kerataan tingkat mikron tanpa menekuk bahkan di lingkungan bersuhu sangat tinggi hingga 1700 derajat, menjadikannya pilihan yang tak terelakkan untuk pelat pembawa proses semikonduktor bersuhu tinggi.

T: Apakah Anda produsen atau perusahaan dagang?

J: Kami adalah produsen profesional dengan keahlian produksi selama bertahun-tahun, yang memasok berbagai macam produk-berkualitas tinggi.

T: Apakah Anda menerima pesanan khusus?

J: Ya, kami menerima. Kami akan merancang dan memproduksi produk sesuai dengan informasi spesifik yang Anda berikan, dan juga meyakinkan Anda bahwa kami akan mencoba sebaik mungkin untuk memberikan solusi terbaik guna memberi Anda-produk berkualitas tinggi.

Q: Bagaimana cara memesan produk kami?

A: Pelanggan dapat mengirimkan email kepada kami terlebih dahulu untuk memberi tahu kami persyaratan pemesanan mereka, dan kami akan menyediakan katalog produk. Setelah menentukan bahwa jenis produk tertentu diperlukan, kami akan mengkonfirmasi kembali dengan pelanggan mengenai jumlah pesanan, harga, dan apakah layanan khusus sesuai spesifikasi produk diperlukan. Jika perlu, pelanggan dapat memberikan gambar secara langsung atau mengajukan kebutuhannya sendiri. Kami akan memberikan sampel di sini dan memasukkannya ke dalam produksi setelah konsensus tercapai. Jangka waktu pengiriman kemudian ditentukan berdasarkan kuantitas atau jumlah hari untuk pemrosesan khusus. Jika waktu pengiriman berubah karena beberapa faktor, kami akan memberi tahu pelanggan terlebih dahulu.

T: Apa ketentuan pembayaran Anda?

J: Pembayaran<=1000 USD, 100% in advance. Payment>=1000 USD, 30% T/T di muka, saldo sebelum pengiriman. Jika Anda memiliki pertanyaan lain, jangan ragu untuk menghubungi kami seperti di bawah ini.
